二次元檢測儀操作章程

1.目的：

  1.1規范設備操作程序與相關事項，提高測量精確度及設備可靠性。

2.適用范圍：

  2.1二次元精密測量儀器測量使用。

3.儀器介紹：

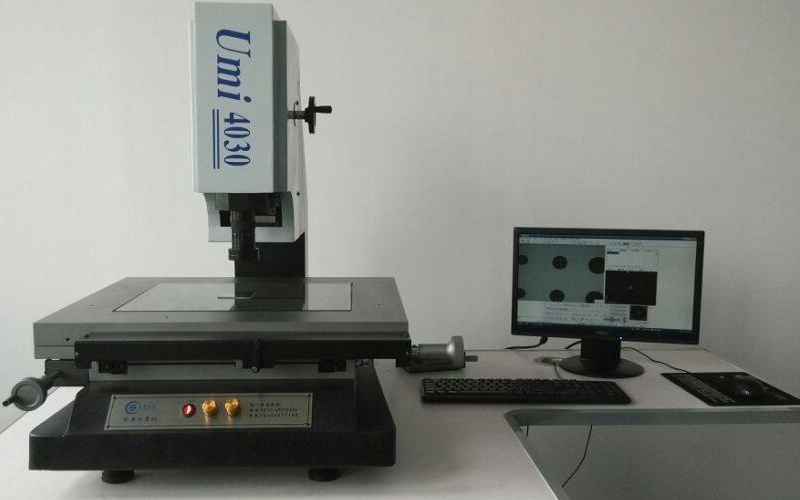

①彩色CCD攝像機      ②倍數調節鈕     ③樣品放置臺    ④ Y軸轉動手柄  ⑤機器電源開關

⑥亮度調節器           ⑦ X軸轉動手柄   ⑧焦距調節手柄（焦點搖桿）       ⑨軟件控制界面

4.軟件界面介紹：

5.操作程序

  5.1開機準備：

  5.1.1在開機前檢查電源是否連接，儀器是否安全，檢查儀器零件是否有松動的現象；

  5.1.2在進行操作時，不準強行的對機器施加外力；如需施加外力作用在機器上，必須確保在不損壞機器的情況下進行。

  5.2開機步驟：

  5.2.1打開總電源→打開電腦→打開機臺電源開關→運行VMM2.2C操作軟件→檢查影像、數據是否與電腦同步（轉動方向導軌，數據及影像是否變化）→根據測量的器件選擇對應的倍數→開始測量。

  5.3操作要求：

  5.3.1初學者必須經培訓考核合格后，才可上崗操作測量儀。

5.3.2將產品放置在待測區域里面，鼠標放在被測物體邊像上，打開放大鏡調整焦點搖杠，使放大鏡內的圖象達到最佳清晰度；

5.3.3開關機順序不得打亂，否則將會影響影像與數據的導入；

5.3.4測量過程中，按照工件的實際尺寸取相對應的比例尺，物鏡倍數務必與正確的比例值相對應，否則將會影響測量結果；

5.3.5 在聚焦過程中，鼠標放在被測物體邊像上，打開精密測量小視頻，小視頻內達到最佳清晰度，為聚焦 OK；

5.3.6大距離測量可用快速移動導軌移動，但務必正確使用導軌開關，未打開開關不得強行推動工作臺面；

  5.3.7光線調配，可調動上燈、下燈，使影像線條明顯，取點測量更精確；

  5.3.8測量取點可按照聚焦效果來決定點數，如影像特別清晰，可少取幾個點，如影像較模糊，務必多取點測量，影像線條不平整處（如毛刺）不要取點，盡可能取線條平整處、顏色相間的區域取點；

  5.3.9一般情況下，不得更改系統設定的內容，關于原點坐標等設定，不得隨意更改；

  5.3.10測量數據和影像，直接導入 Excel,并進行命名保存(命名方式為產品型號+日期）。

  5.4關機步驟：

  5.4.1關閉VMM2.2C操作軟件→關閉機臺電源開關→關閉電腦→關閉總電源。

1. 注意事項

  6.1工作機臺及大理石上不允許放置重量較大物體，以免影響機臺平整度；

  6.2不得強行推動快速移動導軌；

  6.3蓋玻片用玻璃水清潔，保持臺面干凈清潔，劃傷性較大物體務必經過處理放置方可測量，以免劃傷玻璃影響影像效果；

  6.4電腦中不得安裝與測量無關緊要的軟件；

  6.5注意整個機臺清潔，長時間放置不用，必用無塵布罩住機臺。

2. 相關文件與表格：

  7.1附《尺寸測量記錄表》
