邵氏硬度計操作章程

簡介：LX-A型硬度計廣泛應(yīng)用于中低硬度塑料、各類橡膠、多元脂、皮革、蠟等的硬度測試；LX-D型硬度計適用于一般硬橡膠、硬樹脂、壓克力、玻璃、熱塑性塑膠、印刷板、纖維等高硬度材料的硬度測試。

邵氏硬度計使用規(guī)范：

1.邵氏硬度計校準(zhǔn)：測定前應(yīng)檢查硬度計的指針在自由狀態(tài)下是否指向零位。如指針量偏離零位時,可以松動右上角壓緊螺釘,轉(zhuǎn)動表面,對準(zhǔn)零位。然后將硬度計壓在玻璃板上,壓針端面與壓足底面緊密接觸于玻璃板上時,指針應(yīng)指向100+/-0.5HA,如不指向100+/-0.5HA時,可輕微按動壓針幾次,如仍不指100+/-0.5HA時,則此硬度計不能使用。如在邵氏硬度計測試機(jī)架上使用時,可撥動手柄,使工作臺上升至定荷砝碼抬起,使壓針端面與壓足平面緊密接觸于玻璃工作臺時,指針應(yīng)指向100+/-0.5HA。如不指100+/-0.5HA時, 可調(diào)整工作臺平面的調(diào)節(jié)螺釘,若調(diào)整后指針仍不指100+/-0.5HA時,最好送生產(chǎn)單位調(diào)整為宜。

2. 測試試樣及試驗(yàn)溫度要求

1）橡膠的試樣及試驗(yàn)溫度要求； ①、橡膠的試樣厚度不小于6mm,寬度不小于15mm,長度不小于35mm,試樣厚度不足6mm時,可用同樣膠片重疊測定,但不超過3層。并要求膠片上下平行。 ②、檢定時室溫為23℃±5℃,檢定前硬度計在此溫度下至少存放1小時

2）塑料試樣及試驗(yàn)溫度要求； ①、塑料試樣為正方形,邊長50mm、厚度6mm。也允許采用50×15mm的試樣。 ②、在可能的情況下,試樣在測試前應(yīng)按照GB/T2941-1991規(guī)定在實(shí)驗(yàn)室標(biāo)準(zhǔn)溫度下進(jìn)行調(diào)節(jié)。比對試驗(yàn)或系列試驗(yàn)必須在相同溫度下進(jìn)行。

3）橡膠及塑料試樣表面均應(yīng)光滑、平整、不應(yīng)有機(jī)械損傷及雜質(zhì)等缺陷。

3.操作步驟

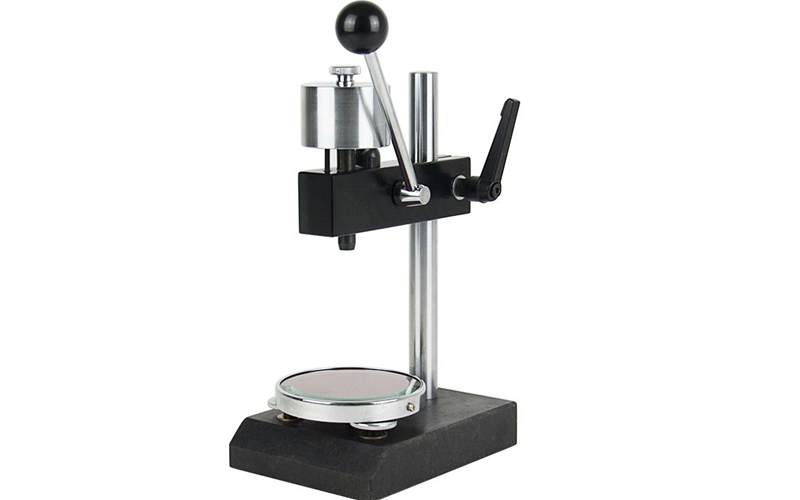

把試樣放置在圓形平臺上,調(diào)整橫臂高度，至硬度計壓腳底面距離試樣被測面5mm左右，然后固定住橫臂。調(diào)整待測樣，使得硬度計壓足中孔的壓針距離試樣邊緣至少12mm。壓下手柄，使硬度計在定荷砝碼重力下壓腳和試樣完全接觸1秒內(nèi)讀數(shù)，硬度計顯示的數(shù)值，即為待測樣的硬度值。為了提高測試準(zhǔn)確度，在待平穩(wěn)地把壓足壓在試樣上,不能有任何振動,并保持壓足平行于試樣表面,以使壓針垂直地壓入試樣,所施加的力要剛好足以使壓足和試樣完全接觸,除另有規(guī)定,必須在壓足和試樣完全按觸后1秒內(nèi)讀數(shù),如果是其他間隔時間讀數(shù)則必須說明,在試樣相距至少6mm的不同位置測量硬度值5次,取其平均值。

4.注意事項(xiàng)?

①??使用前硬度計的指針在自由狀態(tài)下應(yīng)指零位（如指針微量偏離零位，可旋轉(zhuǎn)右上角壓緊螺絲，轉(zhuǎn)動表盤對準(zhǔn)零位）。?

②?橡膠試樣應(yīng)按GB/T531的要求備制，塑料試樣應(yīng)按GB2411的要求備制，橡塑微孔材料的試樣應(yīng)按HG/T2489的要求制備。?

③?當(dāng)試樣用A型硬度計測量值超高90HA時，推薦用D型硬度計，當(dāng)D型硬度計測量值低于20HD時，推擠用A型硬度計，A型硬度計示值低于10HA時是不準(zhǔn)確的，測量結(jié)果不能使用。?

④?硬度計使用完畢后，應(yīng)擦凈裝入儀器盒內(nèi)，放置干燥處，防止受潮，測定架應(yīng)經(jīng)常擦拭，并涂少量防銹油，以防止生銹，并在活動部位加注20號機(jī)油。
