電池分容儀操作章程

1 目的

本作業指導書規定了WP-512二次鋰電池性能檢測設備的操作方法、注意事項、維護保養及安全規范。

2 適用范圍

   本公司二次鋰電池性能檢測

3 設備操作方法

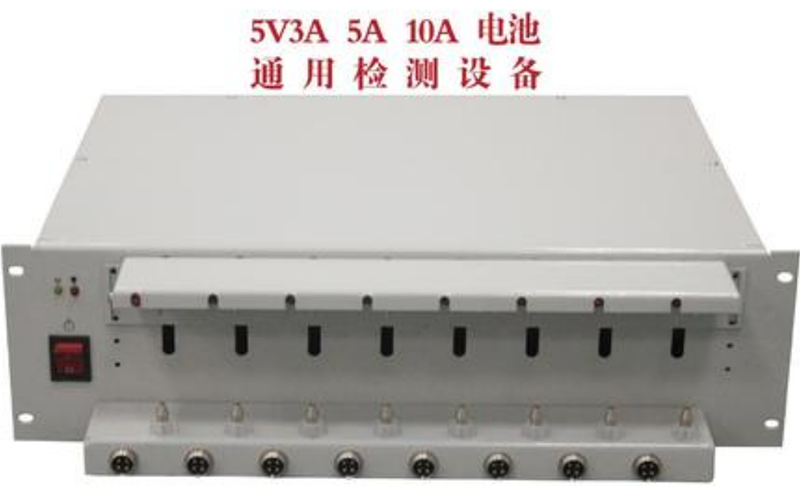

3.1設備面板說明

3.2檢測前準備

3.2.1扭動調節高度螺絲，使下頂針托盤處松動狀態。將一個要檢測的電芯放于上下頂針之間，通過移動下頂針托盤，來調節兩頂針間的高度。兩頂針之間的高度要適中，保證電芯接觸良好，不可太松或過緊，最后扭緊調節高度螺絲。

3.2.2拿到需要檢測的同一型號、規格的電芯，電芯底部對準分容柜的下頂針。往下壓使電芯負極對準分容柜的上頂針后即可松手。

注意：1.一個屏號只能上裝同一型號、規格的電芯，不可上裝多種型號、規格的電芯。

2.不可以正負極上反或正負極同時接觸到頂針，否則將引起電芯鼓殼、爆炸。

3.23上好電芯后，打開分容柜電源開關，待燈全亮后，按“7”檢查電芯是否上好（滅燈表示上好，亮燈表示未上好）。檢查完畢后按“復位”按鈕復位。

3.3檢測

3.3.1雙擊電腦桌面上文件名為“BS-9088-512”的快捷方式菜單，進入設備操作程序的工作界面

3.3.2在【柜號選擇區】選擇要檢測的柜號。

3.3.3 單擊屬性欄上的【聯機】選項，使分容柜與電腦處聯機狀態。

  3.3.4點擊菜單欄里的【控制部分】菜單，選擇里面的【啟動工作】命令。

3.3.5在【啟動工作】的對話框里界面設置檢測工步和檢測參數。如下圖：

注意：1、.電流是根據電芯容量來設置，5號工步里的上限電壓是根據《規格表》里的出廠電壓來設置。

2、設置好后務必要認真核實后，才可以進行下一步操作，以防造成不必要的隱患發生。

電池額定容量（mAh）  1800   工步報警容量  2070

開路電壓分選工步號  3       循環號  1         終止容量分選工步號  3   循環號  1

放電特征電壓 #1  4200     #  4000      #3  3800      #4  3600       #5  3000

3.3.6工步和參數設置完畢后，按【發送】，將彈出【啟動屏號】選項卡，對準確認好柜號后，單擊【確定】和【發送】。這時，將回到設備操作程序的工作界面，然后單擊屬性欄的【立即讀數】命令?，F(xiàn)在對應的屏號已開始按照設設置好的工步和參數進行檢測工作。

注意：1、檢測過程中，不可卸下或上裝電芯。

2、人要與分容柜保持1米以上距離。避免檢測過程中發生異常造成人身傷害。

3、在使用工程中發生異常情況時應立即向上級進行匯報。

3.4提取對比記錄檢測數據

3.4.1當檢測結束后檢測儀器將會發出信號聲，電腦上與其聯機的屏號【狀態欄】上將顯示【結束】工步。

3.4.2在電腦上設備操作程序的工作界面里單擊菜單欄里【分選】菜單里的【本機分選】選項，這時會彈出一個選項卡，選項卡由圖形（一個圓形代表一個測試點）和Excel表格兩部分組成。

3.4.3單擊選項卡里的【選項】在彈出的【分容選項】里設置好等級參數，單擊【確定】，在單擊選項卡里的【發送】。這時可以在圖形中觀察到檢測結果，Excel表格里提取檢測數據，拿檢測數據和檢測標準數據作比較，并做好相關的數據記錄。

3.5取下電芯

3.5.1當檢測結束，提取對比記錄好檢測數據后，先按分容柜上的“復位”按鈕，再關掉電源開關。

3.52用手捏緊電芯往下壓取下電芯，不可硬拔。

3.53取下的電芯要擺放整齊，避免電芯負極接觸金屬物質。電芯要裝在同一類盒子里，數量要統一（尾數除外），把裝好盒子的電芯放到與之對應供應商、型號、規格、數量的外箱里。

注意；同一應供應商、型號、規格的電芯必須整齊的裝放在一起，并做好標識。

4  保養維護

4.1每一個月定期對設備進行清理清潔工作，設備工作接頭保持干凈整潔。

4.2對設備外接導線的絕緣情況做到每天檢查一次，及時修整破裂的絕緣層。

4.3每擱一年要求廠家對設備的精確度進行點檢。
